Наноустройства

Оптика

1. Моделирование механизмов излучения, распространения и поглощения света в нанообъектах.2. Расчет нанолазеров и гибридных систем "зонды + нанолазер".

Теория самоорганизации

1. Формулировка фундаментальных принципов самосборки наноконструкций.

2. Создание компьютерных алгоритмов самосборки.

3. Разработка вычислительных алгоритмов для качественного анализа моделей самосборки.

4. Моделирование явлений пространственно-временной самоорганизации при создании наноматериалов.

Молекулярно-лучевая эпитаксия и нанолитография

1. Создание тонких металлических пленок, служащих основой высококачественных магнитных материалов.

2. Конструирование базовых элементов наноэлектроники.

3. Создание катализаторов для селективного катализа.

Хотелось бы еще раз подчеркнуть необходимость соблюдения строгого баланса между лабораторным экспериментом, теорией и математическим моделированием [35]. Порой можно услышать высказывания о том, что прецизионный эксперимент в настоящее время очень дорог и его можно заменить более дешевым математическим моделированием. Существует и противоположная позиция, при которой принижается роль математических методов исследования. Простейшие примеры нетривиальных явлений в нанометровом диапазоне пространственных размеров демонстрируют полную несостоятельность радикальных позиций.

Явления пространственно-временной самоорганизации на поверхности монокристаллов металлов

Рассмотрим, с первого взгляда простейшую, но, как окажется, нетривиальную задачу. Предположим, что мы хотели бы вырастить высококачественную, однородную металлическую пленку, например пленку платины. Для этого следует взять плотно упакованную и пространственно однородную грань монокристалла в качестве подложки и напылить на нее слой атомов из кнудсеновской ячейки в условиях глубокого вакуума. Атомы вылетают из ячейки, адсорбируются на однородной поверхности, мигрируют вдоль нее и образуют новый слой. Как только первый слой сформировался, на нем образуется следующий слой, и так далее. Процесс определяется всего двумя внешними управляющими макропараметрами - температурой поверхности и потоком атомов к поверхности. Надо выбрать лишь температуру и скорость подачи атомов таким образом, чтобы за характерное время подачи нового атома атом, мигрирующий по поверхности, успел встроиться в растущий слой. Кажется, нет ничего проще, чем моделировать рост пленки в рамках моделей классической математической физики. Нужно описать лишь один процесс: поверхностную диффузию приходящих частиц. Для этого можно воспользоваться уравнением диффузии с постоянным источником в двухмерной пространственной области, дополнить его соответствующим граничным условием, например однородным граничным условием второго рода, и провести расчеты. Очевидно, что при достаточно быстрой миграции, независимо от начальных условий, с достаточно высокой точностью получится пространственно однородное решение, монотонно возрастающее по времени. Однако такое моделирование вовсе не описывает процесс роста нового слоя и его пространственную структуру.

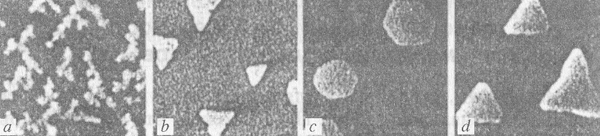

Эксперимент, выполненный с помощью сканирующего туннельного микроскопа с гомосистемой Pt/Pt(111)5 , показывает [36] (рис. 9), что адсорбированные атомы платины мигрируют по поверхности грани (111) монокристалла платины, не подчиняясь закону Фика. Они образуют острова нового слоя с различной пространственной структурой в зависимости от значений температуры поверхности и скорости подачи атомов. Это могут быть рыхлые острова фрактальной структуры с фрактальной

Рис.9. Pt/Pt (111)

Рис. 10. Co/Re (0001): a - CoRe; b - Co2Re; с - Co3 Re

размерностью 1.78 (рис. 9a), либо компактные острова с платоновыми формами в виде правильных треугольников (рис. 9b, 9d) и шестиугольников (рис. 9с), причем одинаково ориентированных относительно кристаллографических осей. Так, при температуре 400 К вершины треугольников смотрят "вниз" (рис. 9Ь). При температуре 455 К растущие острова принимают форму правильных шестиугольников (рис. 9с). При более высокой температуре снова образуется правильная треугольная форма островов, но на этот раз их вершины смотрят "вверх" (рис. 9d). Форма и ориентация треугольных островов являются устойчивыми. Дальнейшая подача атомов приводит к режиму трехмерного роста, в результате которого растущий слой всегда не однороден и имеет пирамидальную трехмерную структуру.

В связи с особенностями роста возникают, по крайней мере, два фундаментальных вопроса.

Как теоретически описать нетривиальное динамическое поведение простейшей системы?

Каковы способы управления системой для обеспечения послойного роста и получения высококачественного пространственно однородного слоя?

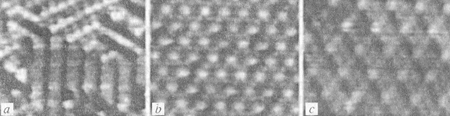

Аналогичные вопросы возникают и в гетеросистемах, когда на поверхности одного металла выращивают пленку другого металла. Так, в случае выращивания пленки серебра на платине можно наблюдать острова фрактальной и дендритной структур, острова в виде трехлучевой звезды фирмы "Мерседес" и другие явления пространственно-временной самоорганизации, сопровождающие неравномерный трехмерный рост тонкой пленки металла [37-39]. В случае роста пленки кобальта на однородной грани (0001) монокристалла рения образуются поверхностные сплавы с различной стехиометрией и соответственно пространственной структурой: CoRe (рис. 10a), Co2Re (рис. 10Ь), Co3 Re (рис. 10с) и нетривиальной поверхностной структурой [40]. На иллюстрациях, представленных на рис. 10, видно, что крупные круги (атомы рения) окружены различным числом маленьких кругов (атомы кобальта). Эти сплавы имеют интересные магнитные свойства.

Другое по теме

Проект водосливной плотины
Целью данного проекта является разработка гидроузла. Гидроузел включает в себя водосливную плотину,гидроэлектростанцию, береговой водоприемник и глухую плотину. Климатические условия. Географический район строительства – Зап. Сибирь. Геологические условия. Аллювиальные отложения в русле реки представляют собой ...

Метод добавок в условиях нелинейной калибровки.
Изложенные выше различные варианты метода добавок имеют одно общее свойство, заключающееся в том, что в основе их лежит закон Нернста. Закон предполагает линейность электродной функции в неограниченном диапазоне концентраций анализируемого иона. Если электродная функция нелинейна, то применение известных методов добавок станов ...
